Стол сварщика ССВ-4ВФ-Р

Оформить заявку

Назначение

  • применяется в качестве стационарного сварочного поста
  • стол предназначен для установки на нем изделий малых и средних размеров при проведении сварочных, шлифовальных, зачистных и др. работ с одновременным удалением газовой смеси и пыли
  • не требует подключения к общезаводской (цеховой) системе вентиляции

Общие сведения

  • ТУ 3862-001-89096777-2012
  • встроенный вентилятор увеличенной производительности
  • встроенный промышленный фильтр с системой самоочистки воздуха от сварочного аэрозоля F9 ГОСТ Р 51251-99
  • встроенный влагомаслоотделитель
  • дифференциальный датчик для проверки потери давления на фильтрующей кассете
  • съемный защитный экран с распашными боковыми шторками
  • удаления вредных веществ с поверхности стола при помощи ПВУ (поворотно-вытяжного устройства) поворачивается на 360 градусов вокруг своей оси
  • удаление вредных веществ через алюминиевую колосниковую решетку (возможность установки чугунной или стальной решетки)
  • заслонка для регулирования воздушного потока
  • ящик для сбора окалины
  • светильник дневного света
  • на лицевой части стола расположен колчан для электродов и инструмента сварщика

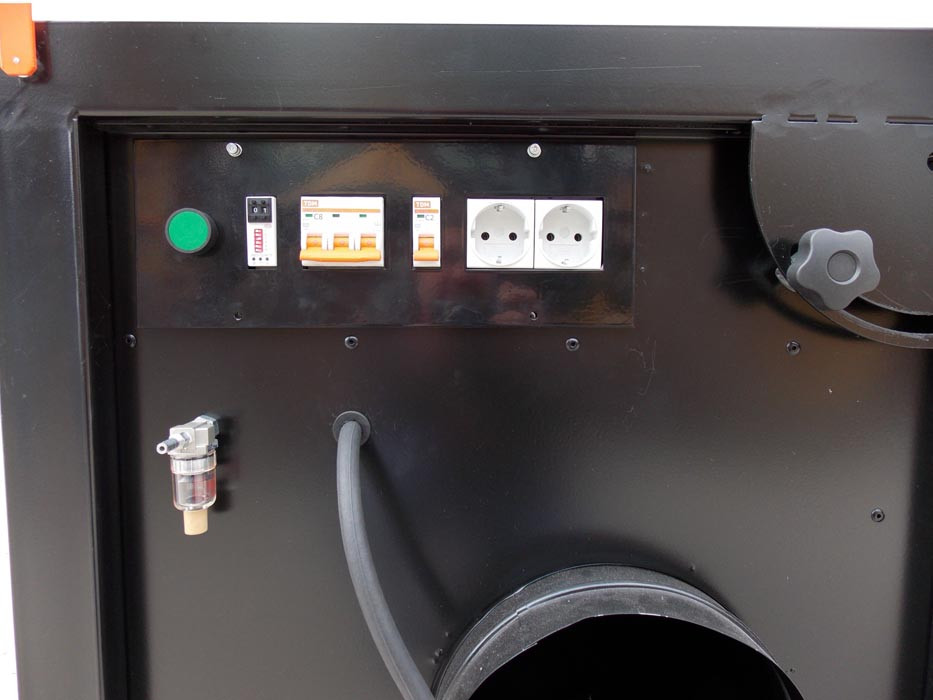

  • блок розеток на 220V для подключения различного инструмента
  • наличие поворотного стола для мелких деталей
  • рама стола и обшивка окрашены высококачественной порошковой краской
  • стол оборудован болтами заземления для предотвращения поражения персонала электрическим током

Фильтрация

  • система очистки фильтра импульсами сжатого воздуха с помощью встроенного ресивера и клапанов
  • возможность очистки фильтра как в принудительном, так и в автоматическом режиме
  • возможность программирования количества импульсов очистки фильтра
  • снизу корпуса фильтра располагается пылесборник

Комплект поставки

  • стол сварщика в частично собранном виде
  • металлический защитный экран с подсветкой и боковыми шторками
  • ПВУ (поворотно-вытяжное устройство 2,0м.)
  • Фильтр патронного типа
  • дифференциальный манометр
  • влагомаслоотделитель
  • компрессор сжатого воздуха - заказывается дополнительно, если нет заводской сети сжатого воздуха 5,5 – 6 Атм.

По желанию Заказчика предприятие «ГК СфераПро» может изготовить практически любой стол, с любой системой вытяжки, любой грузоподъемности, с любым типом рабочей плиты (поворотная/неповоротная) и с любым приводом поворотной плиты (ручная/электрическая).

Обращаем ваше внимание на то, что данный интернет-сайт, а также вся информация о товарах и ценах, предоставленная на нём, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Технические характеристики оборудования, такие как размеры, мощность, уровень шума и т. д. могут изменяться по пожеланиям заказчика.

Оформить заявку

Технические характеристики

Производитель: ООО "СфераПро"
Изготовитель ООО «ГК СфераПро»
Максимальная производительность вентилятора, куб. м./час1400
Максимальный расход воздуха через вытяжное устройство - ПВУ, куб. м./час1200
Активная фильтрующая поверхность (кв.м), в зависимости от модели фильтрующего элемента10-15
Потребляемая мощность двигателя кВт.1,1
Параметры питающей сети В/Гц380/50
Высота защитного экрана с учетом светильника мм.600
Мах. равномерно распределенная нагрузка на рабочую плиту кг.до 500 включительно
Класс очистки фильтраF9
Давление сжатого воздуха, атм.5-5,0
Потребление сжатого воздуха на один импульс50л свободного или 10л сжатого
Вентиляция Встроенная
Радиус действия поворотно-вытяжного устройства (м)2,0
Уровень звукового давления не более Дб.70
Встроенный сменный фильтр, шт.1
Влагомаслоотделитель, шт1
Дифференциальный манометр, шт1
Габаритные размеры (без учета светильника), мм.1600х850х1315
Габаритные размеры рабочей поверхности стола, мм1600х850
Высота столешницы от пола, мм815
Масса (без учета подъемно-поворотного устройства), кг.200
